สแตนเลส 0Cr13Ni4Mo Francis Turbine Runner สําหรับ Francis Hydro Turbine / Water Turbine

การนําเข้าการผลิตของ Francis เครื่องวิ่งเทอร์ไบน์

เครื่องวิ่งเทอร์ไบน์ Francis โดยทั่วไปประกอบด้วยมงกุฎบน, แหวนล่าง, และใบ (เครื่องวิ่งเทอร์ไบน์หัวน้ําสูงมีเครื่องวิ่งบนและล่างสวมโครงสร้างแหวน),รางวัลชั้นบนและแหวนชั้นล่างแบบปกติถูกโยนและเพิ่มด้วยวัสดุที่แตกต่างกันตามความต้องการของผู้ใช้งาน (เหล็กก๊าบอน 20SiMn หรือเหล็กไร้ขัด 0Cr13Ni4Mo).

มี 2 ประเภทของกระบวนการผลิตใบมีด หนึ่งคือการโยน และ CNC การประมวลผล อีกอย่างคือการใช้แผ่นเหล็กโกหกสําหรับการพิมพ์ครั้งเดียว

จากนั้นใช้เครื่องมือพิเศษในการประกอบใบหมุน, การปั่นใบ, การตรวจพบความบกพร่อง, การปรับปรุง, การบด, การเคลือบ, การสมดุลสแตติกและกระบวนการอื่น ๆ หลังจากที่โรงงานได้รับการยอมรับเสร็จสิ้น

เทคโนโลยีการประมวลผลของเครื่องวิ่งเครื่องวิ่งน้ํา (ยกตัวอย่าง HLJF3017B-LJ-225)

1. รันเนอร์รุ่น: HLJF3017B-LJ-225 ขนาดพื้นฐานของรันเนอร์: Φ2550×1320mm
2จํานวนใบ: 15
3.ประเภทโครงสร้าง: รางวัลด้านบนและวงแหวนด้านล่างทําจาก VOD เทคโนโลยีการปรับปรุงระบายความอ่อน
การพิมพ์ครั้งเดียวโดยเครื่องไฮดรอลิก การแปรรูป CNC การเคลือบกระจก

4วัสดุ

• รางวัลด้านบน, แหวนด้านล่าง: ZG0Cr13Ni4Mo
• ใบ: ผนังสแตนเลสกันสภาพสกัดที่ม้วนร้อน 0Cr13Ni5Mo

5.วิธีการแปรรูปใบเลื่อย:

ตามรูปร่างใบมีดของใบมีดวิ่ง

(a) ออกแบบแบบ 3 มิติ

(b) การแปรรูป CNC ของหม้อบด

(c) การผลิตเครื่องมือการแปรรูป

(d) การทําความร้อน, จากนั้นการพิมพ์ความดันครั้งเดียวบนเครื่องจักรไฮดรอลิก

e) การแปรรูป CNC เพื่อให้แน่ใจว่าโปรไฟล์ของใบเลื่อยของรันเนอร์ถูกต้อง

6. การประกอบและการแปรรูปของรันเนอร์:

• รันเนอร์ถูกประกอบด้วยเครื่องมือการติดตั้งพิเศษของรันเนอร์ และระยะทางการเปิดระหว่างใบรันเนอร์ถูกวัดปรับปรุงใบมีดเพื่อให้แน่ใจว่าระยะห่างเปิดตอบสนองความต้องการของภาพวาด.
• ใช้อุปกรณ์เชื่อมรันเตอร์พิเศษเพื่อเชื่อมรันเตอร์ตามมาตรฐานแห่งชาติและมาตรฐานแถว (เชื่อมล้างราก เป็นต้น)
• การตรวจพบบาดเจ็บโดย ultrasonic หรือ Magnetic Powderหรือสี (ตามความต้องการที่แตกต่างกันและกว้างของ castings ของมงกุฎด้านบนของนักวิ่งและแหวนด้านล่าง (ได้รับการตรวจพบก่อนการผสม)สะสม
• หลังการปั่น, อุณหภูมิการปรับปรุงคือ 650 ° C ~ 750 ° C, รักษาเป็นเวลา 8 ชั่วโมง, และเย็นตามธรรมชาติกับเตาอบ.
• โปรแกรมการเคลือบกระบวนการและใบมีดตามความต้องการของภาพ และเคลือบจุดเคลือบ
• โปรแกรมการเคลือบกระบวนการและใบมีดตามความต้องการของภาพ และเคลือบจุดเคลือบ

รูปภาพด้านล่างจะแสดงรายละเอียดผลิตความคืบหน้าของ Francis รันเทอร์บิน

1. วัสดุและการตัดแผ่นเหล็ก
2.
3. เครื่องทําความร้อน (เตาปรับอุณหภูมิอัตโนมัติ)
4. การพิมพ์ความดันครั้งเดียว โดยเครื่องไฮดรอลิก 500 ตัน
5. การปรับรูปร่างโดยเครื่องไฮดรอลิก 500 ตัน
6.
7.
8. CNC การแปรรูป Francis รันเนอร์
9.
10.
11. ปีกหลังการเคลือบกระจก
12.

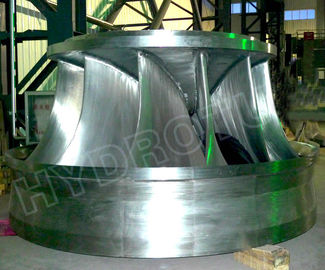

13. แฟรนซิส ทอร์บไนน์ รันเนอร์
14.

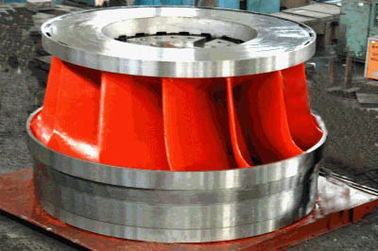

15. THE แฟรนซิส ทอร์ไบน์ รันเนอร์
16.
17. ผู้ขับรถเฟรนซิส ทําการทดสอบ Ultrasonic ของ welds
18.

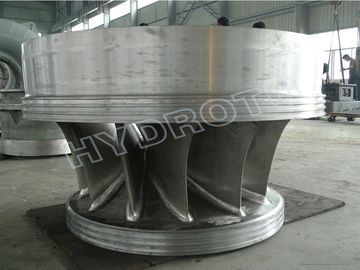

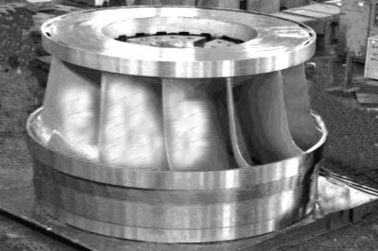

19. เครื่องวิ่งเทอร์ไบน์เฟรนซิสที่เสร็จสิ้น
20.
21. การทดสอบสมดุลสติกของ Francis turbine runner
22.
23. การส่งส่งเครื่องยนต์เฟรนซิสเสร็จสิ้น
