อุปกรณ์ระบายน้ําประเภท S สําหรับสถานีไฟฟ้าน้ําสูงสําหรับสถานีการปล่อยไฟขนาดใหญ่

โครงการพลังงานน้ําประสิทธิภาพสูง โครงการพลังงานน้ําประสิทธิภาพสูง โครงการพลังงานน้ําประสิทธิภาพสูง โครงการพลังงานน้ําประมาณ 2 - 20 เมตร

รายละเอียด:

คําอธิบาย:

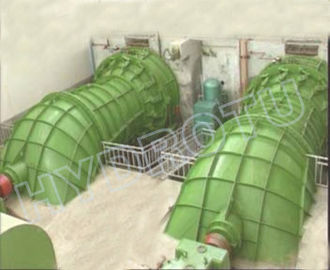

ทูเบิ้นประเภท S เหมาะสําหรับหัวจาก 2m ถึง 20m และสถานีพลังงานน้ําขนาดใหญ่

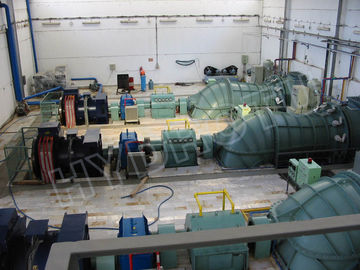

ตั๊บเทอร์ไบน์แบบท่อ S มีให้เลือกในรุ่น Horizontal Kaplan เรียกว่า S-type horizontal Kaplanคุณลักษณะของมันคือการไหลของน้ําเป็นแกนตลอดการผ่านจากช่องเข้าสู่ช่องออก, เพื่อให้ช่องทางเป็นเส้นตรงตรงชาft ทูไบน์ออกจากท่อที่เปลี่ยนทิศทางและสามารถติดตั้งได้ทั้งด้วยเข็มขัดการถ่ายทอดหรือเชื่อมต่อโดยตรงกับเครื่องกําเนิดเครื่องเวิร์บที่ทันสมัยนี้มีลักษณะของประสิทธิภาพสูงในช่วงความเร็วระบายน้ําที่กว้าง

ตั๊บไทป์ S ยังประกอบด้วยใบแขวนที่ติดตั้งและใบแขวนที่เคลื่อนไหว

คุณลักษณะโครงสร้างของหน่วยทัพบินหลอดขยายหม้อ:

รูปแบบการวางแผน: โดยปกติการวางแผนแนวราบหรือแนวชันถูกนํามาใช้ โดยการออกแบบแนวราบแนวราบเป็นแบบที่ทั่วไปที่สุดด้วยค่าใช้จ่ายต่ําและการลงทุนด้านวิศวกรรมน้อยกว่าและเหมาะสําหรับโรงไฟฟ้าน้ําขนาดเล็กที่มีหัวต่ํา

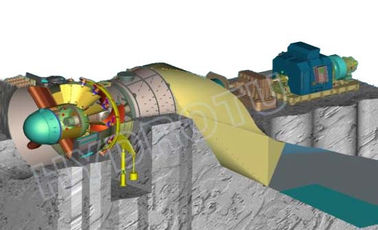

โครงสร้างช่องผ่านการไหล:ช่องผ่านการไหลประกอบด้วยท่อเข้า, แหวนการยืน, กลไกการนําน้ําทรงโคลน, ห้องวิ่ง, ท่อลมและเอลโคลมลมทรง S และสายท้าย.การไหลของน้ําไหลไปยังผู้วิ่งขนานกับหม้อเทอร์ไบน์ตามทิศทางแกน. มันเข้ามาจากท่อเข้าและถูกนําเข้าอย่างเท่าเทียมกันในห้องวิ่งผ่านวงแหวนการยืนและกลไกการนําน้ําทรงโขน หลังจากผลักดันวิ่งหมุนและทํางานมันถูกปล่อยผ่านท่อกระบวนและเอลโคกระบวนทรง Sการไหลของน้ําเรียบร้อยและความสูญเสียของไฮดรอลิกน้อย

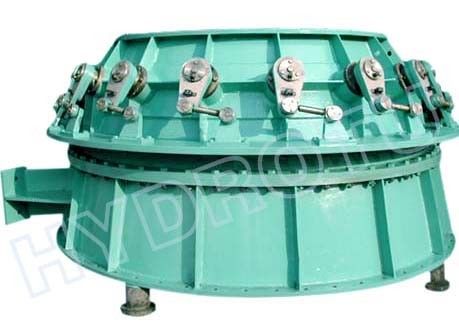

อุปกรณ์นําน้ํา: มีการรับใช้อุปกรณ์นําน้ําแบบโคลนแกน และแผ่นนําถูกจัดตั้งในมุม 65 ° กับเส้นกลางของหน่วยการออกแบบนี้สามารถทําให้การไหลเวียนของน้ําเป็นการไหลเวียนที่ดีและเข้าสู่ห้องทํางาน, ปรับปรุงประสิทธิภาพการแปลงพลังงานของอุปกรณ์
รันเนอร์และแกนหลัก: รันเนอร์มีลักษณะคล้ายกับใบลวดของพัดลมไฟฟ้าและมีสองรูปแบบ: สูงคงและสูงปรับได้ชาฟท์หลักผ่านแนวราบผ่านท่อการดึงและเชื่อมต่อกับเครื่องกําเนิดภายนอกท่อการดึงเมื่อความเร็วของหน่วยสูง, มันสามารถเชื่อมต่อโดยตรงกับผู้ผลิตธรรมดา; ถ้าความเร็วของผู้ผลิตต่ํา, มันสามารถเชื่อมต่อกับผู้ผลิตผ่านเครื่องเพิ่มความเร็ว
ระบบน้ํามันและอํานวยน้ํามัน: เครื่องผลิตและอํานวยน้ํามันของทัวร์บีนแบ่งปันระบบน้ํามันหนึ่งสําหรับการจัดหาน้ํามันกลางถังน้ํามันระดับสูงของหลอดบรรทุกถูกจัดวางในโรงงานพลังงานช่วยประมาณ 10m สูงจากเส้นกลางของหน่วย, และถังคืนน้ํามันและสถานีไฮดรอลิกจัดวางในหลุมทูบีนเพื่อให้แน่ใจว่าการทํางานที่มั่นคงของหน่วย
ระบบควบคุมความเร็ว: กําหนดการเชื่อมต่อกับวงแหวนการควบคุมของทูไบน์ โดยการควบคุมมุมของปีกนําและใบวิ่ง (สําหรับชนิด pitch ปรับ)การดําเนินงาน เช่น การเปิดหน่วย, การเชื่อมต่อกับเครือข่าย, การเพิ่มหรือลดภาระและหยุดหน่วยจึงสามารถปรับตัวให้กับสภาพการทํางานที่แตกต่างกันและรักษาประสิทธิภาพสูง

การใช้งาน:

1หัวน้ํา: 2 เมตร -- 20 เมตร

2ความจุ: 0.1MW -- 10MW

3กว้างของรันเนอร์: 0.4m -- 5m

4ความถี่: 50/ 60hz

5ประเภทการออก: 0.4KV, 3.3KV, 6.3KV, หรือ 10.5KV AC สามเฟส

หากคุณสนใจในอุปกรณ์ Kaplan คุณควรมีปริมาตรสําคัญบางส่วน (เช่นหัวล้าง, การปล่อยระบาย, จํานวนหน่วย, ความถี่, ความแรงดัน) ในการสอบถาม

ข้อดีทางการแข่งขัน

HYDROTU เป็นบริษัทจําหน่าย อุปกรณ์พลังงานน้ํา บริการให้คําปรึกษาและออกแบบวิศวกรรมของจีนในด้านอุปกรณ์พลังงานน้ําเราให้อุปกรณ์พลังงานน้ําคุณภาพสูงของจีน ด้วยเทคโนโลยีที่ทันสมัย และบริการบูรณาการ เพื่อตอบสนองตลาดพลังงานน้ําของโลก.

ด้วยแนวคิดบริการบูรณาการของเรา เราให้การสนับสนุนที่กําหนดเอง จากการวางแผนโครงการ ผ่านการดําเนินการโครงการของลูกค้าคือโครงการของเราความสําเร็จของลูกค้าคือความสําเร็จของเรา

HYDROTU รองรับบริการ จําหน่ายอุปกรณ์ครบวงจรการแก้ไขทางเศรษฐกิจของโครงการพลังงานน้ําระดับโลก และมีเป้าหมายที่จะเป็นผู้จัดจําหน่ายอุปกรณ์พลังงานน้ําระดับโลกที่ดีที่สุด และผู้ให้บริการบริการบูรณาการที่ดีที่สุดในตลาดพลังงานน้ํา.

ข้อดีทางโครงสร้างที่เป็นลักษณะของหน่วยท่อท่อชนิด s คือดังนี้:

1. ประสิทธิภาพสูง: การไหลผ่านของหน่วยทัพบินหลอดขยายแกนเรียบเรียบ และการไหลของน้ําสามารถไหลผ่านรันเนอร์ได้ด้วยการสูญเสียที่ค่อนข้างน้อยซึ่งช่วยในการปรับปรุงประสิทธิภาพของหน่วย.
2. ความมั่นคงที่ดี: โครงสร้างของหม้อ - ยืดหยุ่น หน่วยท่อเทอร์ไบน์ค่อนข้างเรียบง่ายและคอมแพคต์ซึ่งลดการสั่นสะเทือนและเสียงดังของหน่วยระหว่างการทํางานและมีความมั่นคงที่ดี.
3. ความสามารถปรับปรุงสูง: ชนิดของหน่วยนี้สามารถใช้ได้อย่างกว้างขวางในสภาพหัวน้ําและการไหลเวียนที่แตกต่างกันสามารถออกแบบและปรับปรุงตามความต้องการโครงการเฉพาะเจาะจงเพื่อตอบสนองความต้องการของโครงการการผลิตพลังงานต่างๆ.
4. การติดตั้งและบํารุงรักษาที่สะดวกสบาย: หน่วยทัพบินแบบหลอดขยายรั้วมีโครงสร้างที่ค่อนข้างง่าย ซึ่งสะดวกสบายสําหรับการติดตั้งและบํารุงรักษาองค์ประกอบสามารถเข้าถึงได้ง่ายซึ่งสามารถลดความยากลําบากและค่าใช้จ่ายในการติดตั้งและบํารุงรักษา
5. ค่าใช้จ่ายต่ํา: เนื่องจากโครงสร้างที่เรียบง่ายและต้นทุนการผลิตที่ค่อนข้างต่ํา หน่วยหุ้นหุ้นหุ้นหุ้นหุ้นหุ้นหุ้นหุ้นซึ่งสามารถลดต้นทุนการลงทุนรวมของโครงการ.
