เครื่องผลิตพลังงานน้ํา 500kW เครื่องผลิตพลังงานน้ําขนาดเล็ก เครื่องผลิตพลังงานน้ํา

ข้อมูลเฉพาะเจาะจงทางเทคนิคพื้นฐานและปริมาตรหลัก:

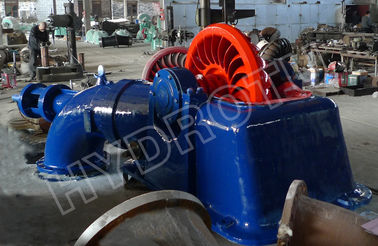

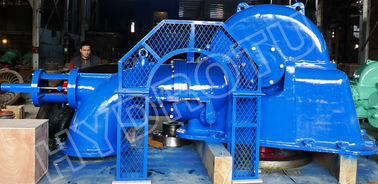

เครื่องนี้เป็นทัวร์ไบน์หมุนหมุนแนวขวางที่มีกระบอกเดียวและกระบวนการเดียว. มันประกอบด้วยร่างหลักของทัวร์ไบน์, การประกอบกระบวนการกระบวนการกระบวนการกระบวนการกระบวนการกระบวนการกระบวนการกระบวนการกระบวนการกระบวนการ

3.1 ร่างหลักของทัวรบิน

ร่างหลักของทูไบน์ประกอบด้วยส่วนหมุน (ส่วนทํางาน) องค์ประกอบหักและตัวเรือน

3.1.1 ส่วนหมุนประกอบด้วยตัวเดิน, แกนหลัก, หมุนหมุน, และตัวลดน้ํา เป็นต้น

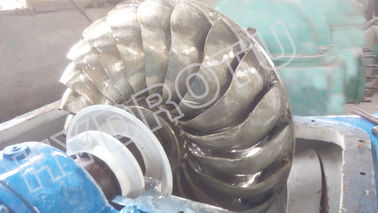

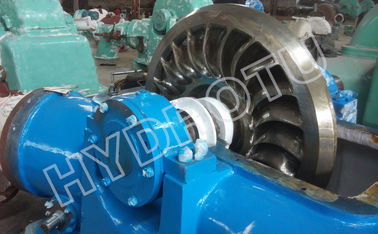

รันเนอร์ (runner) เป็นส่วนหลักของทัวร์บไนน์ มันมีอิทธิพลต่อลักษณะของทัวร์บไนน์ รันเนอร์ประกอบด้วยปีก, คานและวงแหวนภายนอกของทัวร์บไนน์รูปแบบของปีกเป็น camber สามมิติ.วงแหวนภายนอกใช้เพื่อเสริมความแข็งแกร่งของนักวิ่งและลดการสูญเสียลม

กุญแจระนาบที่ตั้งอยู่ระหว่างรันเนอร์และแกนหลัก เพื่อถ่ายทอดแรงหมุนการทํางาน การเชื่อมยืดหยุ่นติดตั้งอยู่บนปลายแกนหลักปลายแกนหลักและหลุมของ coupling ถูกปรับและโอนทอร์คการทํางานโดยกะแนนเครื่องมือ.

เครื่องลดน้ําใช้เพื่อป้องกันการรั่วไหลจากทางแกน

3.1.2 รวมหมุนยางรวมหมุนยาง, ที่นั่งหมุนยางและปิดหมุนยาง เป็นต้น

ทูไบน์ใช้หมุนหมุนเพื่อเพิ่มประสิทธิภาพและการก่อสร้างที่เรียบง่าย การผลิตง่าย ลดต้นทุนและความสะดวกในการบํารุงรักษา

ที่นั่งสอดสอดที่มีสอดม้วนติดตั้งบนกระเป๋าของร่างกายและติดตั้งด้วย taperpin บนมัน.แล้วมันได้รับความสมบูรณ์แบบของสองสอด.คนวิ่งถูกวางระหว่างสองสอด.

หัวหักที่เคลือบด้วยน้ํามันซาร์ดิโอแคลเซียม ในเครื่องเย็นรถยนต์

3.2 อุปกรณ์การนําประกอบด้วยส่วนของกลไกสูบน้ํา, ส่วนเชื่อมต่อไฮดรอลิก (หรือน้ํามันแรงกด)

3.2.1 เครื่องนําทาง

อุปกรณ์การนําประกอบด้วยท่อการสูบ, นวด, ปลายจมูก, การสนับสนุนการนําและ piston การสมดุล, รากของเข็มและหลอดนําทองแดง นอกจากนี้มี o-วงแหวน,กลีบประทับและสตาร์ดเข็ม เป็นต้น.

ท่อสูบนํากระแสน้ําความดันไปยังกระปุกผ่านการสนับสนุนการนําที่ใช้ในการสนับสนุนต้นเข็มเพื่อให้มีการป้องกันจากหมุนเวียนอย่างไรก็ตามวาล์วมีบทบาทของการปิดและการแปลงพลังงานในอุปกรณ์เรือนกระตุ้น. การไหลของน้ําความดันเข้าในร่างกายของกระปุก. จากนั้นความเร็วของการไหลของน้ําจะเพิ่มขึ้นอย่างรวดเร็วที่ปลายกระปุกและการไหลของน้ําเป็นเจ็ตที่จะฉีดเข้าในแผ่นของวิ่งดังนั้นพลังงานความดันของกระแสเปลี่ยนเป็นพลังงานความเร็ว และนักวิ่งทํางาน. การเปิดของฉีดจะปรับโดยกลไกควบคุมฉีด ซึ่งประกอบด้วย วาล์วกระจาย, servomotor ของฉีดและโดยกลไกการรวม

The discharge outlet section of nozzle shall be changed after the piston of the needle servomotor with the combination mechanism and for adjusting the discharge flow according to the change of network load. มีพิสตองสมดุลในกลไกการควบคุมจมูกสําหรับสมดุลแรงผลักดันไฮดรอลิกแกนที่กระทําบนเข็ม, เพื่อทํางานง่าย

d บนท่อสูบเป็นอีกหนึ่งจากสองรองรับสําหรับต้นเข็ม There is an o-ring and packing gland on the support of the end guide bearing in order to seal with o-ring and to scrape filth on the all sliding surfaces of with the packing gland except glancing o-ringดังนั้นมันจะปกป้องวงแหวน O จากน้ําและการทํางานที่ดี มีรูใกล้คู่นําในท่อสําหรับการตรวจสอบและทําความสะอาดของเศษขยะ เช่นหญ้าและกิ่งไม้

3.2.2 อุปกรณ์ไฮดรอลิก (หรือน้ํามันความดัน) และตัวถือเชื่อมรวมถึง วาล์วกระจาย, เซอร์วโมเตอร์เข็มและตัวถือเชื่อม และตัวถือล้อมือ

วาล์วจําหน่ายและ servomotor ของเข็มประกอบด้วยหลัก ๆ เป็นกระบอก, พิสตองและอื่น ๆพิสตันของวาล์วจําหน่ายเป็นสวิตช์ที่จะต้องควบคุมทางของน้ํามันความดันไปยัง servomotorมีวาล์วดัดน้ํามัน 2 ตัว ที่ช่องเข้าและช่องออกในเซอร์โม่เตอร์ เพื่อควบคุมการไหลของน้ํามันพิสตันของวาล์วกระจายน้ํามันต้องมีเส้นตรงตามเส้นทางของน้ํามันแรงกดไปยังเซอร์โมอเตอร์เมื่อ nil อยู่ในสต็อปและการทํางานปกติ.

วาล์วจําหน่ายจะควบคุมโดยการฟื้นฟูเกิดขึ้นในเวลาเดียวกัน, ดังนั้นวางทางเข้าและทางออกของน้ํามันบน servomotor,หลังจากนั้น น้ํามันความดันจะถูกใส่ในกล่อง servomotor ผ่านวาล์วดึงและขับเคลื่อนพิสตองของ servomotor. จากนั้นย้ายสตับเข็มและเปลี่ยนช่องเปิดจุ้ยเพื่อรักษาความสมดุลระหว่างภาระของหน่วยและผลิตของหน่วยในขณะนี้ piston ของ servomotor จะได้รับการปรับปรุงให้สมดุลตําแหน่งกลาง (เพื่อปิดทางเข้าและทางออกของน้ํามันบน servomotor), แล้วหน่วยจะต้องดําเนินการปกติ

ความเร็วที่เคลื่อนไหวของพิสตัน servomotor สามารถเปลี่ยนแปลงโดยวาล์ว throttling สําหรับการชาร์จเวลาปิดของเข็ม.มันต้องถูกกําหนดการสวิทช์ของวาล์ว throttling เพื่อให้เวลาปิดของเข็มสอดคล้องกับปารามิเตอร์, ที่คํานวณสําหรับการกํากับการรับประกัน

ตัวถือเชื่อมใช้ในการเชื่อม servomotor และท่อสูบ

3.3 ส่วนของท่อ
